Verbindungskabel für das Steuersignal der zentralen Klimaanlage

Beschreibung des Signalverbindungskabels für die zentrale Klimaanlage. Beschreibung des Signalverbindungskabels für die zentrale Klimaanlage. Beschreibung des Signalverbindungskabels für die zentrale Klimaanlage. Hier finden Sie eine erweiterte Übersicht über die Signalverbindung für die zentrale Klimaanlage...

Anfrage senden

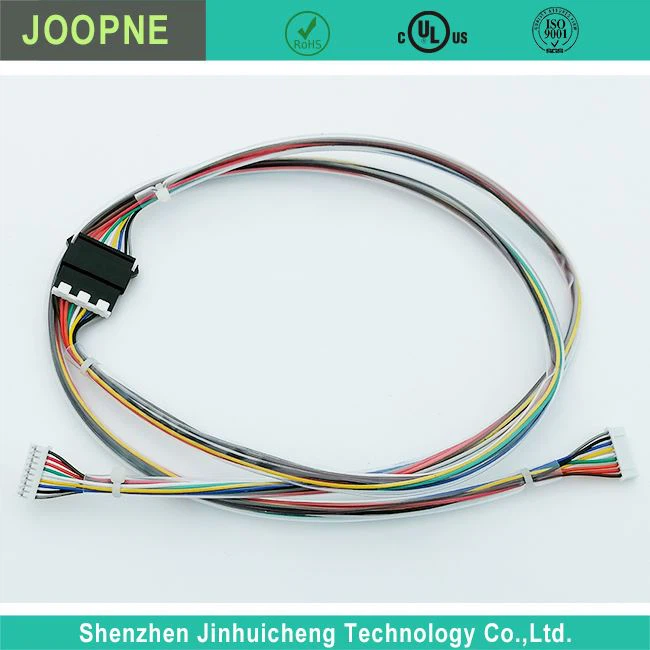

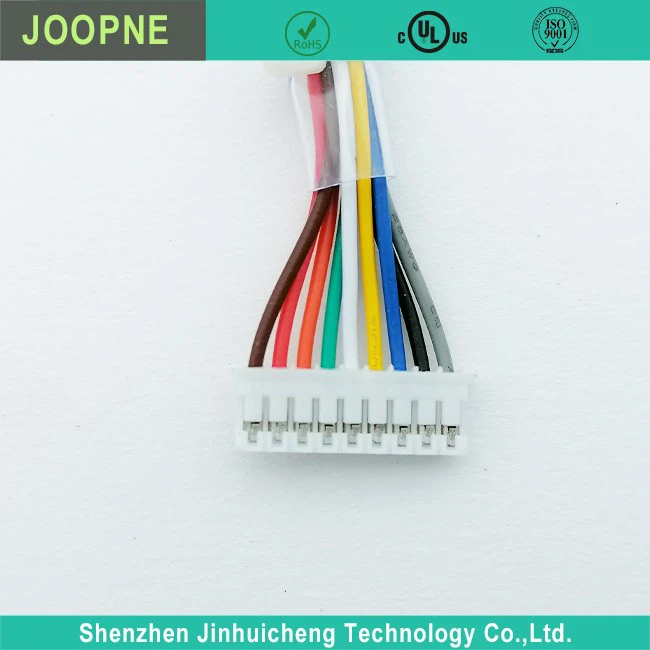

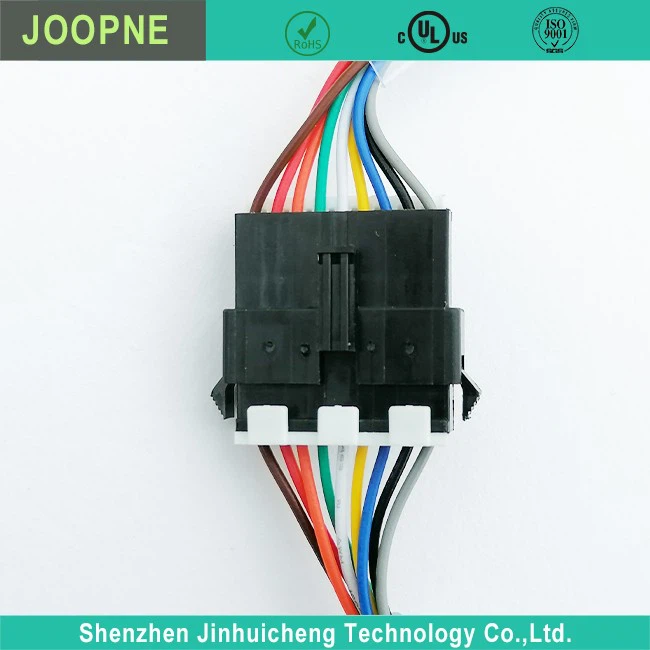

Beschreibung des Signalverbindungskabels für die Steuerung der zentralen Klimaanlage

· Geformt

· Unterschiedliches Funktionskabel als Anforderung

· Geeignet für den Einsatz in zentralen Klimaanlagen

· Aus Sicherheitsgründen UL-gelistet; IEC-Standard; TÜV

Beschreibung des Signalverbindungskabels für die Steuerung der zentralen Klimaanlage

Nennspannung:	10V-24V
Nennstrom:	1A-5A
Verbinder:	Geformt
Stromversorgung:	Elektrisch

Beschreibung des Signalverbindungskabels für die Steuerung der zentralen Klimaanlage

Hier finden Sie eine erweiterte Übersicht über die Signalverbindungskabel für die zentrale Klimaanlagensteuerung:

Das Steuersignalkabel verbindet den Thermostat mit der Steuerplatine der Klimaanlage. Seine Hauptfunktion besteht darin, ein Niederspannungssignal vom Thermostat zu senden, um die Klimaanlage ein- und auszuschalten. Es führt nicht die hohe Spannung/den Hochstrom, der zum Antrieb des Kompressors oder des Kondensatorlüftermotors der Klimaanlage erforderlich ist.

Das Kabel besteht typischerweise aus 2 oder 3 Adern:

1. Gemeinsames Kabel – Wird mit dem C- oder COM-Anschluss auf der Steuerplatine verbunden. Es stellt den Rückweg für das Steuersignal bereit.

2. Signalkabel – Wird an die Y- oder Y1-Klemme angeschlossen und überträgt das 24-V-Wechselstrom- oder Gleichstromsignal vom Thermostat. Wenn der Thermostat Kühlung anfordert, sendet er Spannung über dieses Kabel, um die Klimaanlage einzuschalten.

3. (Optional) Hilfskabel – Einige Systeme verfügen über ein drittes Kabel, das an den G- oder AUX-Anschluss angeschlossen wird. Dies wird für ein Lüfterrelais oder eine Zusatzheizung verwendet.

Der Drahtquerschnitt liegt normalerweise zwischen 18 und 22 AWG, da nur ein Niederspannungssteuersignal gesendet wird. Ein größerer Draht ist nicht erforderlich.

Das Kabel verbindet die Thermostatklemmen (R, G, Y, C) mit den entsprechenden Klemmen (R, G, Y, C) auf der Steuerplatine der Klimaanlage im Inneren des Geräts.

Beim Anschließen ist es wichtig, die Kabelfarben richtig anzupassen. Durch Vertauschen der Masse- und Signalkabel kann die Steuerplatine beschädigt werden. Achten Sie also auf die Verbindung:

- Gemeinsamer Draht zu C- oder COM-Klemmen
- Signalkabel an Y- oder Y1-Klemmen
- Hilfskabel (falls vorhanden) an G- oder AUX-Klemmen

Wenn Sie diese Grundlagen des Steuersignalkabels verstehen, können Sie Ihren Thermostat richtig und sicher an Ihre zentrale Klimaanlage anschließen.

Häufig gestellte Fragen

Verbindungskabel für das Steuersignal der zentralen Klimaanlage

Welchen Drahtquerschnitt sollte ich für das Kabel verwenden?

Typischerweise ist ein Kabel mit einer Stärke von 18 bis 22 ausreichend, da nur ein Niederspannungs-Steuersignal gesendet wird. Größere Drahtstärken sind nicht erforderlich.

Wie viele Drähte benötige ich?

Die meisten Systeme verwenden 2 oder 3 Drähte: Gemeinsamer Draht Signaldraht Optionaler Hilfsdraht für ein Lüfterrelais oder eine Zusatzheizung

Kann ich als Steuersignalkabel ein normales Elektrokabel verwenden?

Ja, ein Standard-Elektrokabel mit verseilten Kupferleitern ist in Ordnung. Stellen Sie einfach sicher, dass die Stärke zwischen 18 und 22 AWG liegt.

Muss ich das Kabel abschirmen?

In den meisten Fällen nein. Für die Übertragung des Niederspannungssteuersignals ist ein standardmäßiges ungeschirmtes Kabel ausreichend. Eine Abschirmung ist normalerweise nicht erforderlich.

An welche Klemmen werden die Kabel auf der Steuerplatine der Klimaanlage angeschlossen?

Die Drähte werden an die folgenden Anschlüsse angeschlossen: Der gemeinsame Draht wird an den C- oder COM-Anschluss angeschlossen. Der Signaldraht wird an den Y- oder Y1-Anschluss angeschlossen. Der Hilfsdraht (falls vorhanden) wird an den G- oder AUX-Anschluss angeschlossen
